Podstawowe informacje o stycznikach 3 fazowych
Stycznik 3 fazowy to kluczowy element w wielu instalacjach elektrycznych. Urządzenie to służy do załączania i rozłączania obwodów prądu trójfazowego. Jego głównym zadaniem jest kontrola przepływu prądu w silnikach elektrycznych i innych urządzeniach trójfazowych. Typowy stycznik składa się z cewki elektromagnetycznej, styków głównych oraz styków pomocniczych. Gdy cewka zostaje zasilona, przyciąga ona rdzeń, co powoduje zamknięcie styków głównych i załączenie obwodu. Po odcięciu zasilania cewki, sprężyna powrotna otwiera styki, rozłączając obwód.
Wybór odpowiedniego stycznika 3 fazowego zależy od kilku kluczowych parametrów. Najważniejsze z nich to prąd znamionowy, napięcie cewki oraz kategoria użytkowania. Prąd znamionowy określa maksymalny prąd, jaki stycznik może przewodzić w sposób ciągły. Napięcie cewki musi być dostosowane do napięcia sterującego w instalacji. Kategoria użytkowania informuje o typie obciążenia, z jakim stycznik może pracować. Na przykład, kategoria AC-3 jest przeznaczona do sterowania silnikami klatkowym.
Przy doborze stycznika należy również uwzględnić częstotliwość łączeń. Dla aplikacji z częstym załączaniem i rozłączaniem obwodu, warto wybrać model o zwiększonej trwałości mechanicznej. Niektóre styczniki oferują nawet milion cykli łączeniowych. Warto też zwrócić uwagę na dodatkowe funkcje, takie jak wbudowane zabezpieczenia termiczne czy możliwość montażu dodatkowych styków pomocniczych. Te elementy mogą znacznie zwiększyć funkcjonalność i bezpieczeństwo instalacji.

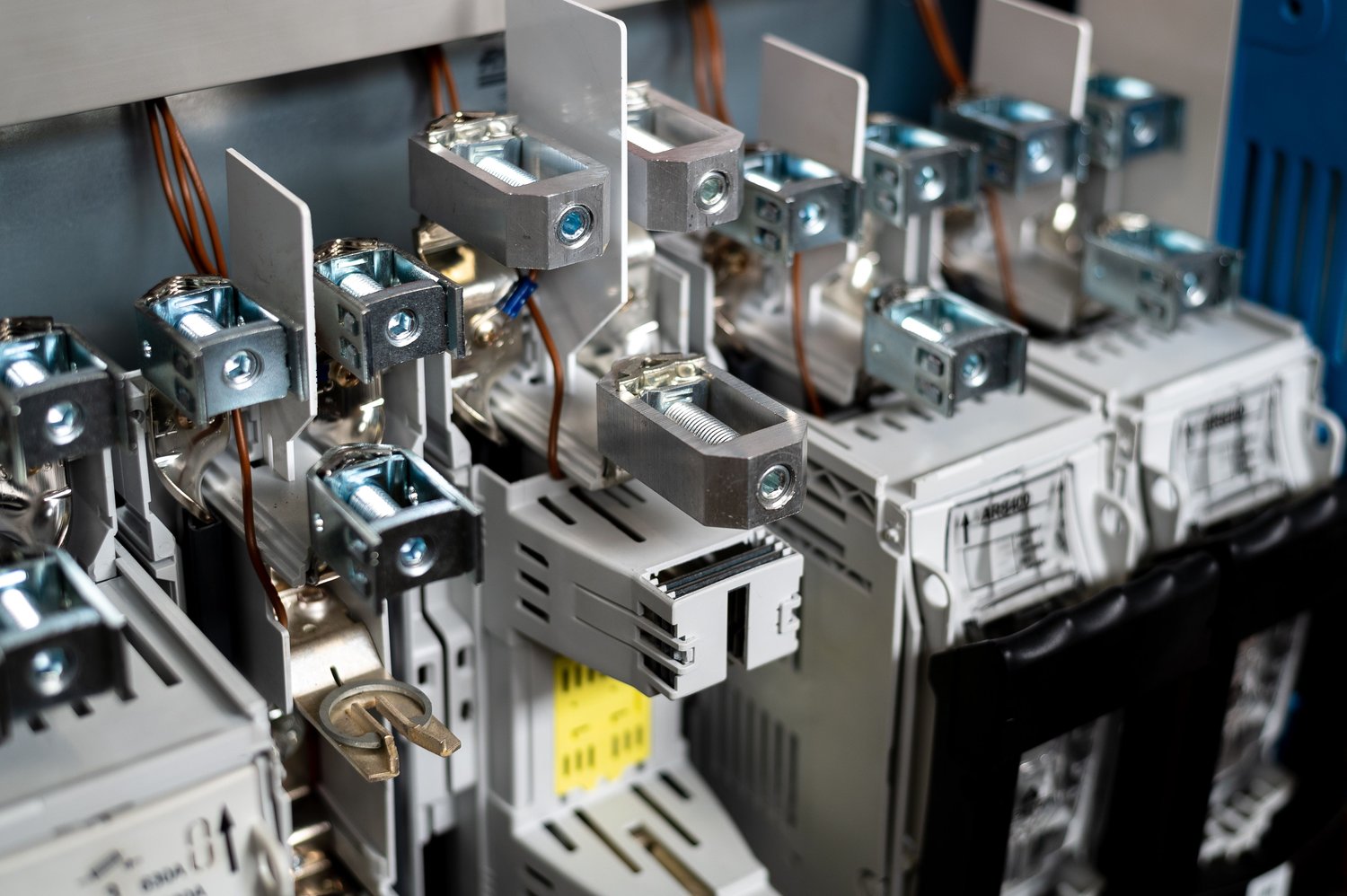

Montaż stycznika 3 fazowego wymaga przestrzegania kilku zasad. Urządzenie powinno być zainstalowane w szafie rozdzielczej lub skrzynce sterowniczej, zapewniającej odpowiednią ochronę przed wpływami środowiska. Ważne jest, aby stycznik był zamontowany w pozycji pionowej, co zapewnia prawidłowe działanie mechanizmu łączeniowego. Przy podłączaniu przewodów należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków, co zapobiega przegrzewaniu się połączeń.
Zastosowania styczników 3 fazowych w przemyśle
Styczniki 3 fazowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu. W zakładach produkcyjnych są one niezbędne do sterowania pracą maszyn i linii technologicznych. Na przykład, w przemyśle spożywczym styczniki kontrolują pracę mieszalników, pomp i przenośników taśmowych. W jednej z dużych piekarni przemysłowych zainstalowano 50 styczników 3 fazowych do obsługi różnych etapów procesu produkcyjnego. Dzięki temu uzyskano pełną automatyzację linii, co zwiększyło wydajność o 30% w porównaniu z poprzednim systemem.
[stycznik 3 fazowy] (onninen.pl/produkty/stycznik-3-fazowy) odgrywa również kluczową rolę w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja). W dużych budynkach biurowych czy centrach handlowych styczniki sterują pracą wentylatorów, pomp obiegowych i sprężarek klimatyzacji. W jednym z nowo wybudowanych biurowców w Warszawie zainstalowano system klimatyzacji oparty na 30 stycznikach 3 fazowych. System ten pozwala na precyzyjne sterowanie temperaturą w różnych strefach budynku, co przekłada się na oszczędność energii rzędu 20% rocznie.
W przemyśle motoryzacyjnym styczniki 3 fazowe są wykorzystywane w liniach montażowych. Kontrolują one pracę robotów spawalniczych, pras i systemów transportu wewnętrznego. W fabryce samochodów osobowych zastosowano 100 styczników do sterowania różnymi etapami procesu produkcyjnego. Dzięki temu uzyskano wysoką precyzję i powtarzalność operacji, co przełożyło się na redukcję ilości braków o 15%.
Warto również wspomnieć o zastosowaniu styczników 3 fazowych w energetyce odnawialnej. W farmach wiatrowych styczniki są używane do łączenia generatorów z siecią elektryczną. W jednej z największych farm wiatrowych w Polsce zainstalowano 40 styczników wysokiej mocy. Umożliwiają one bezpieczne i efektywne włączanie turbin do sieci, co przekłada się na stabilną produkcję energii elektrycznej, nawet przy zmiennych warunkach wiatrowych.
Konserwacja i diagnostyka styczników 3 fazowych
Regularna konserwacja styczników 3 fazowych jest kluczowa dla zapewnienia ich długotrwałej i bezawaryjnej pracy. Podstawowym zadaniem jest okresowe czyszczenie urządzenia z kurzu i innych zanieczyszczeń. Można to wykonać za pomocą sprężonego powietrza lub specjalnych środków czyszczących. Ważne jest, aby przed przystąpieniem do czyszczenia odłączyć stycznik od zasilania. W przypadku styczników pracujących w trudnych warunkach, takich jak wysokie zapylenie czy wilgotność, czyszczenie powinno być przeprowadzane co 3 miesiące.
Kolejnym ważnym elementem konserwacji jest sprawdzanie stanu styków głównych. W trakcie eksploatacji styki ulegają zużyciu, co może prowadzić do ich nadmiernego nagrzewania się lub nieprawidłowego działania. Inspekcję styków należy przeprowadzać co najmniej raz w roku, a w przypadku styczników pracujących pod dużym obciążeniem nawet częściej. Jeśli styki wykazują oznaki nadmiernego zużycia lub nadpalenia, należy je wymienić na nowe.
Diagnostyka styczników 3 fazowych obejmuje kilka kluczowych pomiarów. Jednym z nich jest pomiar rezystancji izolacji, który pozwala wykryć ewentualne uszkodzenia izolacji wewnętrznej. Test ten powinien być wykonywany za pomocą miernika izolacji o napięciu testowym co najmniej 500V. Innym ważnym pomiarem jest sprawdzenie czasu zadziałania stycznika. Zbyt długi czas zamykania lub otwierania styków może świadczyć o problemach mechanicznych lub elektrycznych.
W przypadku wykrycia nieprawidłowości podczas diagnostyki, należy podjąć odpowiednie działania naprawcze. Może to obejmować wymianę zużytych części, takich jak styki czy sprężyny, lub w poważniejszych przypadkach wymianę całego stycznika. Warto pamiętać, że koszty regularnej konserwacji i diagnostyki są znacznie niższe niż koszty związane z nieplanowanymi przestojami spowodowanymi awarią stycznika.
Trendy w rozwoju styczników 3 fazowych
Współczesny rynek styczników 3 fazowych charakteryzuje się dynamicznym rozwojem technologicznym. Jednym z głównych trendów jest miniaturyzacja urządzeń. Producenci oferują coraz mniejsze styczniki o tej samej mocy łączeniowej, co pozwala na oszczędność miejsca w szafach sterowniczych. Na przykład, nowa generacja styczników kompaktowych zajmuje o 30% mniej miejsca niż ich poprzednicy, przy zachowaniu tych samych parametrów elektrycznych.
Innym ważnym trendem jest integracja styczników z zaawansowanymi systemami sterowania. Nowoczesne modele często wyposażone są w interfejsy komunikacyjne, takie jak Modbus czy Profibus, co umożliwia ich łatwą integrację z systemami automatyki przemysłowej. Dzięki temu możliwe jest zdalne monitorowanie stanu stycznika, co znacznie ułatwia diagnostykę i konserwację. W jednym z zakładów produkcyjnych wdrożenie systemu zdalnego monitoringu styczników pozwoliło na redukcję czasu przestojów o 25%.
Coraz większe znaczenie zyskują również rozwiązania energooszczędne. Producenci [aparatura elektryczna] (onninen.pl/produkty/Aparatura-elektryczna) wprowadzają na rynek styczniki z cewkami o obniżonym poborze mocy. Niektóre modele wykorzystują technologię elektronicznego sterowania cewką, co pozwala na redukcję zużycia energii nawet o 80% w porównaniu z tradycyjnymi rozwiązaniami. W dużych instalacjach przemysłowych, gdzie pracuje wiele styczników, może to przynieść znaczące oszczędności w skali roku.
Warto również zwrócić uwagę na rozwój styczników hybrydowych, łączących technologię elektromechaniczną z półprzewodnikową. Takie rozwiązania oferują szybsze czasy przełączania i znacznie dłuższą żywotność w porównaniu z tradycyjnymi stycznikami. W jednej z fabryk, gdzie zainstalowano 20 styczników hybrydowych, uzyskano redukcję czasu przełączania o 50%, co przełożyło się na zwiększenie wydajności linii produkcyjnej o 10%. Trendy te wskazują, że przyszłość styczników 3 fazowych będzie związana z ich coraz większą integracją z systemami automatyki i poprawą efektywności energetycznej.
