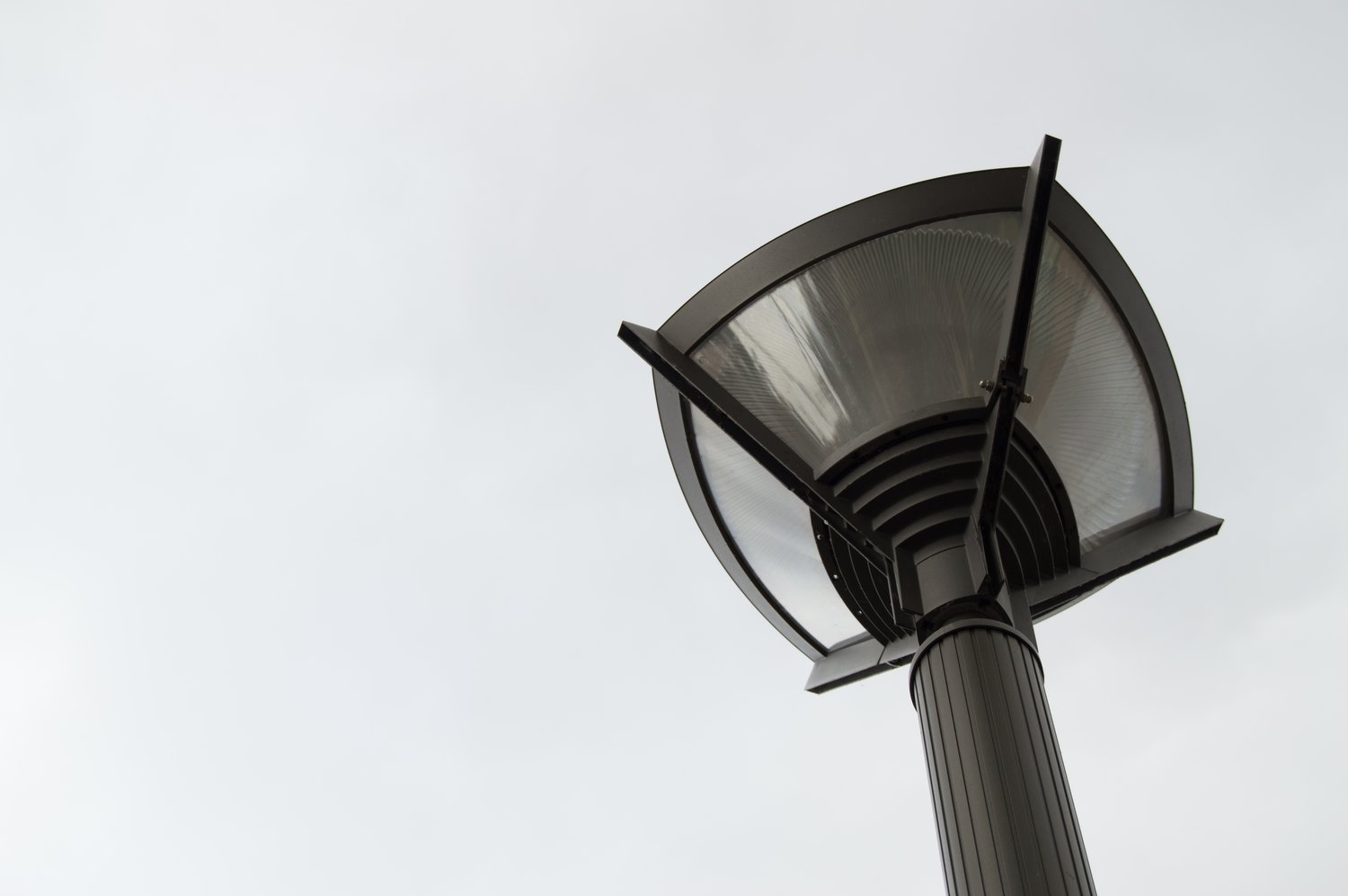

Jak wybrać odpowiedni słup oświetleniowy dla twojego projektu

Rodzaje materiałów stosowanych w konstrukcjach oświetleniowych

Na rynku dostępnych jest kilka typów materiałów wykorzystywanych do produkcji słupów oświetleniowych. Stal galwanizowana stanowi najpopularniejszy wybór ze względu na swoją wytrzymałość i odporność na korozję. Jej żywotność wynosi średnio 25-30 lat przy odpowiedniej konserwacji.

Słup aluminiowy charakteryzuje się znacznie mniejszą wagą w porównaniu do konstrukcji stalowych. Ten rodzaj materiału waży o 60% mniej niż stal, co znacznie ułatwia transport i montaż. Dodatkowo aluminium wykazuje naturalną odporność na działanie czynników atmosferycznych.

Konstrukcje żeliwne reprezentują najbardziej tradycyjne rozwiązania w oświetleniu ulicznym. Ich masa przekracza często 150 kg dla standardowego 4-metrowego słupa. Mimo większej wagi oferują one wyjątkową trwałość, która może sięgać nawet 50 lat eksploatacji.

Kompozyty polimerowe stanowią najnowszą kategorię materiałów w tej branży. Charakteryzują się one odpornością na UV oraz temperaturę w zakresie od -40°C do +70°C. Ich główną zaletą jest praktycznie zerowe zapotrzebowanie na konserwację przez pierwsze 15 lat użytkowania.

Wysokość i wymiary konstrukcji oświetleniowej

Standardowa wysokość słupów oświetleniowych waha się między 3 a 12 metrów w zależności od przeznaczenia. Słupy oświetleniowe o wysokości 4-6 metrów znajdują zastosowanie w oświetleniu chodników i małych dróg osiedlowych. Konstrukcje 8-10 metrowe przeznaczone są dla głównych arterii miejskich.

Średnica podstawy słupa bezpośrednio wpływa na jego stabilność i nośność. Typowe wartości wahają się od 60 mm dla najlżejszych konstrukcji do 220 mm dla słupów wysokich. Stosunek wysokości do średnicy podstawy nie powinien przekraczać 1:80 dla zapewnienia odpowiedniej sztywności.

Grubość ścianki konstrukcji określa jej wytrzymałość na obciążenia wiatrem i mechaniczne. Minimalna grubość wynosi 3 mm dla aluminium i 2,5 mm dla stali galwanizowanej. W przypadku lokalizacji narażonych na silne wiatry wartości te zwiększa się o 0,5-1 mm.

Długość wysięgnika, jeśli jest stosowany, powinna być dostosowana do szerokości oświetlanej powierzchni. Standardowe wymiary wahają się od 0,5 do 2,5 metra. Każdy metr wysięgnika zwiększa obciążenie słupa o około 15-20% w warunkach silnego wiatru.

Obciążenia i wytrzymałość mechaniczna

Obliczanie obciążeń wiatrem stanowi kluczowy element projektowania instalacji oświetleniowej. Według norm europejskich ciśnienie wiatru wynosi 0,6 kN/m² dla I strefy wiatrowej i wzrasta do 1,0 kN/m² dla III strefy. Te wartości determinują wybór odpowiedniej konstrukcji nośnej.

Obciążenie śniegiem w polskich warunkach klimatycznych wynosi od 0,7 kN/m² w regionach nizinnych do 2,5 kN/m² w górach. Słup aluminiowy musi wytrzymać dodatkowe obciążenie powstałe przez nagromadzenie śniegu na oprawie oświetleniowej. Masa śniegu na typowej oprawie może osiągnąć 5-15 kg.

Współczynnik bezpieczeństwa dla konstrukcji oświetleniowych wynosi minimum 2,5. Oznacza to, że słup musi wytrzymać obciążenia 2,5 raza większe od maksymalnych przewidywanych w eksploatacji. Konstrukcje aluminiowe osiągają wytrzymałość na rozciąganie 270-310 MPa.

Moment zginający u podstawy słupa jest najważniejszym parametrem wytrzymałościowym całej konstrukcji. Dla 6-metrowego słupa z oprawą 25 kg i wysięgnikiem 1,5 m moment ten wynosi około 8-12 kNm. Wartość ta wzrasta proporcjonalnie do kwadratu wysokości słupa.

Fundamenty i sposób mocowania

Głębokość fundamentu powinna wynosić minimum 1/10 wysokości słupa plus 0,5 metra zabezpieczenia przeciwmrozowego. Dla standardowego słupa 6-metrowego oznacza to głębokość wykupu 1,1 metra. W gruntach piaszczystych głębokość tę zwiększa się o dodatkowe 0,2-0,3 metra.

Objętość betonu potrzebna do wykonania fundamentu zależy od wysokości i obciążeń działających na konstrukcję. Typowy fundament ma wymiary 0,6 x 0,6 x 1,1 metra, co daje kubaturę 0,4 m³ betonu klasy C20/25. Masa takiego fundamentu wynosi około 1000 kg.

Kotwy fundamentowe muszą być wykonane ze stali nierdzewnej lub galwanizowanej ogniowo. Standardowo stosuje się 4 śruby M20 o długości 800-1000 mm dla słupów do 8 metrów wysokości. Moment dokręcenia wynosi 300-400 Nm dla zapewnienia odpowiedniego nacisku na podkładki.

Uszczelnienie połączenia słupa z fundamentem wykonuje się za pomocą mas bitumicznych lub silikonowych. Warstwa uszczelniająca powinna mieć grubość minimum 3 mm i szerokość 20 mm wokół całego obwodu podstawy. Prawidłowe uszczelnienie zapobiega wnikaniu wody i przedwczesnej korozji.

Instalacja elektryczna i przyłącza

Przekrój przewodów zasilających dobiera się w zależności od mocy opraw i długości trasy kablowej. Dla standardowych opraw LED o mocy 50-100W wystarcza przewód o przekroju 2,5 mm². Przy większych mocach i długich trasach stosuje się przewody 4 lub 6 mm².

Głębokość układania kabli wynosi minimum 0,7 metra w ziemi lub 0,5 metra pod chodnikiem. Kable muszą być ułożone w rurach ochronnych HDPE o średnicy 110 mm. Nad kablem układa się taśmę ostrzegawczą w kolorze żółtym z napisem „UWAGA KABEL”.

System ochrony przeciwprzepięciowej jest obowiązkowy dla wszystkich instalacji oświetleniowych. Ograniczniki przepięć klasy II montuje się w szafkach zasilających, natomiast klasy III bezpośrednio przy oprawach. Ich prąd znamionowy wynosi odpowiednio 40 kA i 10 kA.

Ochrona różnicowoprądowa realizowana jest przez wyłączniki o prądzie różnicowym 30 mA dla obwodów oświetleniowych. W systemach TN-S stosuje się dodatkowo ochronniki nadprądowe typu C o prądzie znamionowym 10-16A. Każdy obwód nie powinien zasilać więcej niż 20 punktów świetlnych.
