Podstawowe rodzaje rur osłonowych i ich zastosowanie
Rury osłonowe do kabli stanowią kluczowy element każdej profesjonalnej instalacji elektrycznej. Ich głównym zadaniem jest ochrona przewodów przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Na rynku dostępne są różne typy tych produktów, dostosowane do konkretnych zastosowań.
Peszel na kabel do ziemi należy do najczęściej wykorzystywanych rozwiązań w instalacjach podziemnych. Ten typ rury charakteryzuje się wysoką odpornością na wilgoć oraz ciśnienie gruntu. Producenci oferują go w średnicach od 50 mm do 200 mm, co umożliwia dopasowanie do różnych przekrojów kabli.

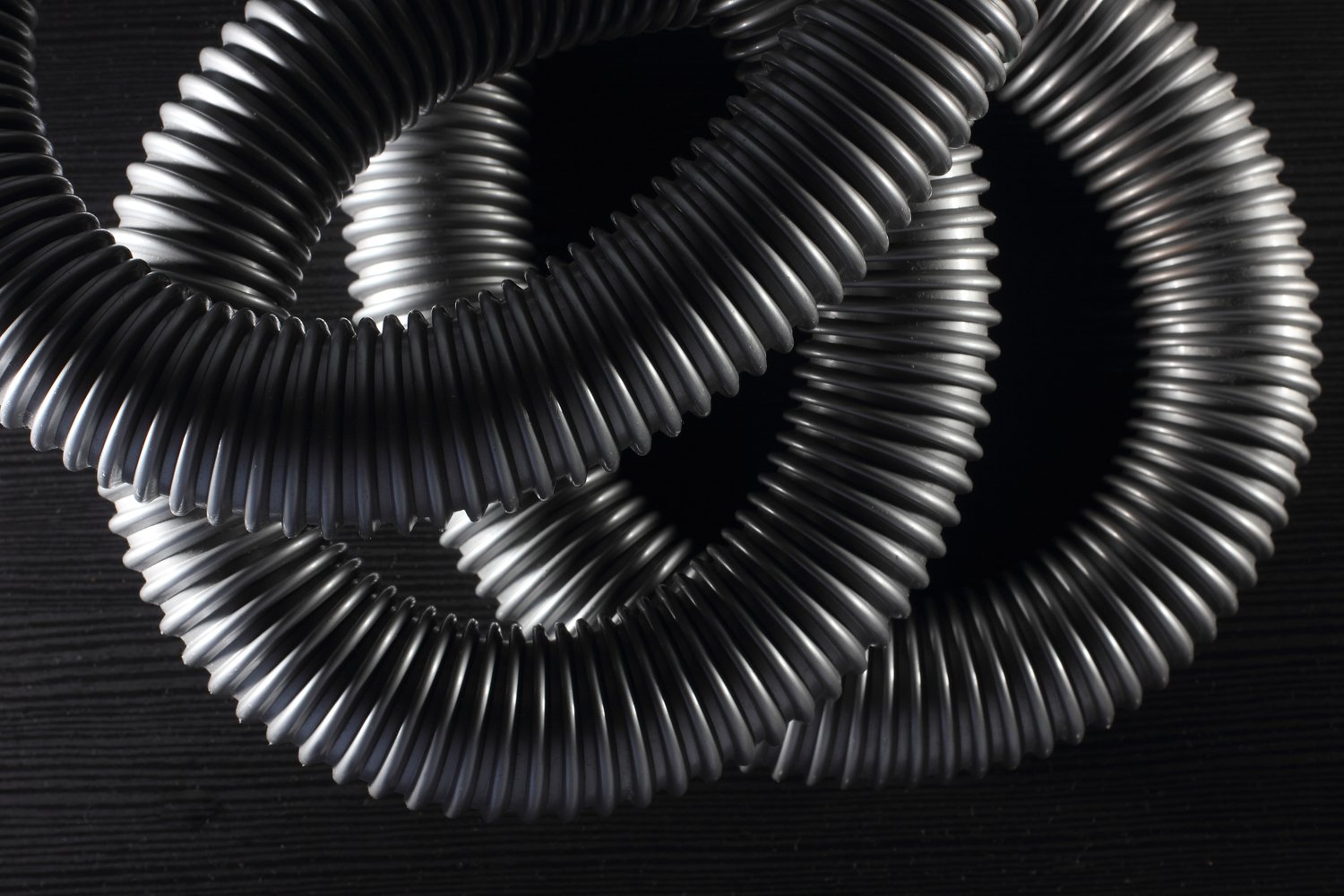

Rury karbowane stanowią kolejną popularną kategorię produktów w tej branży. Ich charakterystyczna struktura zapewnia większą elastyczność przy zachowaniu wytrzymałości mechanicznej. Karbowana powierzchnia zewnętrzna zwiększa sztywność pierścieniową o 30% w porównaniu z rurami gładkimi.
Wybór odpowiedniego typu rury zależy od warunków instalacji i wymagań technicznych projektu. Temperatura eksploatacji, głębokość układania oraz rodzaj gruntu to kluczowe parametry decydujące o wyborze. Każdy z tych czynników wpływa na trwałość i niezawodność całej instalacji.
Normy europejskie określają minimalne wymagania dla każdego typu rur osłonowych. Zgodność z normą EN 61386 gwarantuje odpowiednią jakość i bezpieczeństwo użytkowania. Certyfikowane produkty posiadają oznaczenia informujące o klasie odporności i dopuszczalnych warunkach eksploatacji.
Kryteria wyboru rur do instalacji podziemnych
Głębokość układania kabli determinuje wybór odpowiedniej klasy wytrzymałości rury osłonowej. Dla instalacji na głębokości do 0,6 m wystarczają rury klasy lekkiej SN4. Większe głębokości wymagają zastosowania rur klasy średniej SN8 lub ciężkiej SN16.
Rodzaj gruntu ma bezpośredni wpływ na obciążenia działające na rurę w trakcie eksploatacji. Grunty kamieniste generują większe naprężenia punktowe niż grunty piaszczyste. W takich warunkach peszel na kabel do ziemi musi posiadać odpowiednią odporność na przebicie.
Temperatura otoczenia to kolejny istotny parametr wpływający na wybór materiału rury. Polietylen wysokiej gęstości (PE-HD) zachowuje swoje właściwości w zakresie od -40°C do +60°C. Polichlorek winylu (PVC) ma nieco węższy zakres temperaturowy, ale oferuje lepszą odporność chemiczną.
Średnica wewnętrzna rury powinna być dostosowana do przekroju i ilości kabli. Zalecana jest rezerwa co najmniej 50% przestrzeni wewnętrznej dla ułatwienia przyszłych prac serwisowych. Ta zasada zapewnia możliwość wymiany kabli bez konieczności odkrywania całej trasy.
Długość pojedynczych odcinków rur wpływa na efektywność i koszt instalacji. Standardowe długości to 6 m lub 12 m, ale dostępne są również odcinki specjalne. Mniejsza liczba połączeń oznacza wyższą szczelność i niezawodność całego systemu.
Właściwości techniczne i parametry eksploatacyjne
Wytrzymałość pierścieniowa rur osłonowych określa ich zdolność do przenoszenia obciążeń zewnętrznych. Pomiar ten wykonuje się zgodnie z normą ISO 9969 przy odkształceniu 3%. Rury klasy SN4 wytrzymują obciążenie 4 kN/m², podczas gdy klasa SN16 przenosi aż 16 kN/m².
Odporność na uderzenia badana jest w różnych temperaturach dla symulacji warunków rzeczywistych. Rury karbowane wykazują lepsze parametry w testach udarowych dzięki swojej konstrukcji. Ich struktura rozprasza energię uderzenia na większą powierzchnię.
Gładkość wewnętrznej powierzchni rury ułatwia wprowadzanie kabli i zmniejsza opory podczas przeciągania. Współczynnik tarcia dla rur PE-HD wynosi około 0,15, co jest wartością bardzo korzystną. Dodatkowo można stosować środki poślizgowe dla dalszego zmniejszenia oporów.
Elastyczność rur pozwala na ich układanie wzdłuż łuków o określonym minimalnym promieniu. Dla rur o średnicy 110 mm minimalny promień gięcia wynosi 1,1 m. Przekroczenie tego parametru może prowadzić do uszkodzeń strukturalnych lub załamań.
Trwałość eksploatacyjna rur PE-HD szacowana jest na minimum 50 lat w standardowych warunkach gruntowych. Materiał ten nie podlega korozji i zachowuje stabilność wymiarową przez cały okres użytkowania. Dodatki stabilizujące chronią przed degradacją pod wpływem promieniowania UV.
Montaż i najlepsze praktyki instalacyjne
Przygotowanie wykopu wymaga szczególnej precyzji dla zapewnienia długotrwałej eksploatacji instalacji. Szerokość rowu powinna przekraczać zewnętrzną średnicę rury o minimum 400 mm z każdej strony. Dno wykopu musi być wyrównane i utwardzone dla równomiernego rozłożenia obciążeń.
Podsypka z piasku o grubości 100-150 mm stanowi podstawę pod rurę osłonową. Ziarna piasku nie mogą przekraczać 8 mm średnicy dla uniknięcia punktowych nacisków. Warstwa ta musi być dokładnie zagęszczona przed układaniem pierwszej rury.
Połączenia rur wykonuje się za pomocą kielichów lub złączek mechanicznych zależnie od typu produktu. Rury osłonowe do kabli wymagają zastosowania odpowiednich uszczelek dla zagwarantowania szczelności. Każde połączenie powinno być sprawdzone przed zasypaniem.
Zasypywanie wykonuje się warstwami po 200-300 mm z dokładnym zagęszczeniem każdej warstwy. Materiał zasypkowy do wysokości 300 mm nad rurą nie może zawierać kamieni większych niż 20 mm. Mechaniczne zagęszczanie należy wykonywać ostrożnie dla uniknięcia uszkodzeń rury.
Oznakowanie trasy kabli za pomocą taśmy ostrzegawczej lub płytek informacyjnych to obowiązkowy element instalacji. Taśmę układa się 300-500 mm nad rurą dla ostrzeżenia przyszłych wykonawców robót ziemnych. Należy również sporządzić dokumentację powykonawczą z dokładnymi współrzędnymi trasy.
